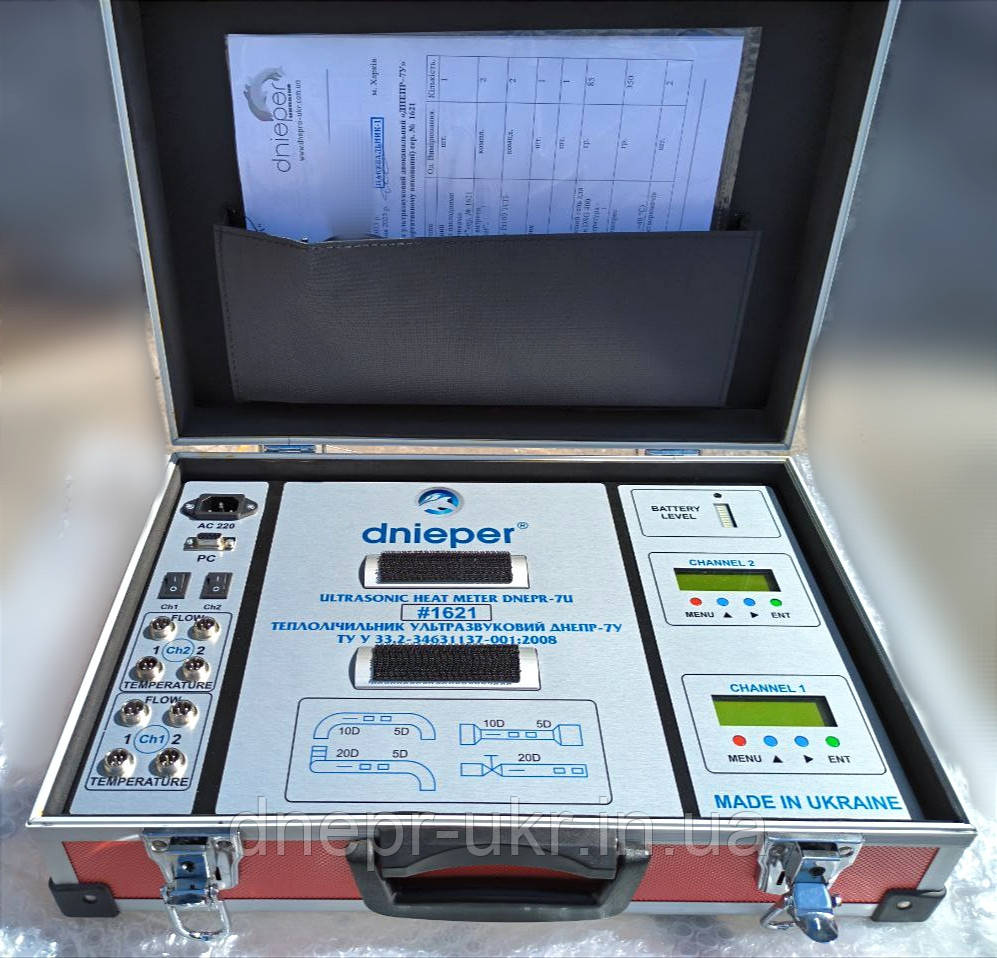

Портативний двоканальний витратомір (з функцією теплолічильника) ДНІПРО-7У з накладними датчиками

Портативний 2-х канальний витратомір (тепло-холодолічильник) ДНІПРО-7У з автономним акумулятором, накладними датчиками та датчиками температури призначений для вимірювання та реєстрації параметрів миттєвої/накопиченої об'ємної витрати, кількості теплової енергії та часу роботи у водяних та інших рідинних системах теплопостачання (з домішками трохи більше 5%).

Можливі місця встановлення ультразвукових датчиків: приміщення з підвищеною вологістю, колектори, колодязі, в т.ч. сирі та неопалювані приміщення;

Спосіб надання результатів вимірювань: електронний лічильник-інтегратор із реєстрацією інформації на двох дисплеях (1 канал - 1 дисплей), миттєва об'ємна витрата теплової енергії (ГДж/год);

Програмне забезпечення: перегляд архіву, аналізу графіків, діаграм тощо. Архіви за хвилину/годину/добу з можливістю реєстрації нештатних ситуацій;

Живлення витратоміра-лічильника проводиться від АКБ з можливістю заряджання за допомогою мережевого адаптера;

Застосування витратоміра:

Витратомір може бути використаний для вирішення широкого кола завдань вимірювань:

• вода (гаряча вода, холодна вода, міська вода, морська вода)

• стічні води з невеликим вмістом частинок (не більше 5%)

• нафту (сира нафта, мастила, дизельне паливо, мазут тощо)

• хімічних речовин (спирт, кислоти та ін.)

• рідких харчових продуктів

• надчистих рідин

• розчинників та інших рідин.

Використання накладних датчиків:

Монтаж накладних датчиків проводиться без врізання в мережу і може бути зроблений особою без спеціальної підготовки. Цілком виключається ризик протікання та зупинення техпроцесів на період монтажу. Процес монтажу витратоміра з накладними сенсорами в десятки разів простіше і швидше за встановлення класичного фланцевого витратоміра.

Технічні характеристики:

• Похибка: до 2%

• Клас точності: 1 (перший)

• Повторюваність: 0,2%

• Принцип виміру: вимір перехідних процесів, тимчасові виміри

• Область застосування: технологічний або комерційний облік у системах теплопостачання.

• Принцип виміру: вимір перехідних процесів, тимчасові виміри

• Період вимірювання: 500 мс

• Дисплей: 2 LCD з підсвічуванням, індикація: сумарна витрата, миттєвий потік, швидкість, час тощо.

• Автоматичний запис усієї інформації в останні 64 дні / 64 місяці / 5 років.

• Матеріал труб: сталь, нержавіюча сталь, мідь, ПВХ, алюміній, FRP і т.д.

• Діаметр труб: 32-6000 мм (залежно від обраних датчиків)

• Температура рідини: від -30°С до +90°С (+160°С на запит)

• Мутність: до 10000ppm, з невеликими бульбашками.

• Частка домішок: до 5%

• Температура контролера: -20: С+40С

• Температура датчиків: -30:С +90С (+160C на запит)

• Відстань від датчиків до приладу: 2,5 м (на запит до 100 м)

• Живлення: вбудований АКБ із адаптером живлення

Комплект поставки:

• Блок витратоміра

• Ультразвукові накладні датчики (2 пари) Ø 25-700 мм (за запитом до 6000 мм)

• Термоперетворювачі (2 шт)

• Швидкороз'ємні хомути

• Акустична мастило

• Силіконовий гель DSG 400

• Мережний шнур

• USB-кабель для підключення до ПК

• Валіза для транспортування (420х280х120 мм)

Компанія «ДНІПРО-УКРАЇНА» займається розробкою, виробництвом ультразвукових безконтактних витратомірів у стаціонарному та портативному виконанні під маркою TM "Dnieper". Компанія є лідером поставок приладів для безконтактного вимірювання витрати будь-яких рідин (у тому числі стічних вод у напірних та самопливних колекторах), теплоносія та теплової енергії, пари (насиченого та перегрітого), газу (промислового), повітря, мазуту, палива, мастила. .

Ультразвукові витратоміри-лічильники «ДНІПРО-7У» є приладами загальнопромислового призначення з накладним та врізним варіантами монтажу датчиків та можуть бути застосовані на об'єктах ЖКГ, ТЕЦ та АЕС, у хімічній, нафтовидобувній, металургійній, харчовій, целюлозопаперовій промисловості.

Гнучкий модельний ряд дозволяє підібрати витратомір для будь-яких завдань.
