Доплерівський ультразвуковий витратомір самопливних стічних вод ДНІПРО-7У з накладними датчиками

Контролювати витрату стічних вод у самопливних трубопроводах — легко, завдяки високоточному лічильнику Дніпро 7У!

Висока якість, підтверджена сертифікатом УкрСЕПРО!

Купити

Основні характеристики витратоміра



Рівень заповнення
30-1600 мм — необхідний рівень заповнення трубопроводу для проведення вимірювань



Мінімальна похибка
Показник становить не більш ніж 1,5%, у разі наповнення від 3% до 100%



Частотний вихідний сигнал
Показники — 0-1000 Гц, що пропорційно відповідає витраті рідини



Уніфікований вихідний сигнал
Можна організувати додатково сигнал постійного струму 4-20 мА

Залишилися питання? Телефонуйте нам!

Доплерівський ультразвуковий витратомір ДНІПРО-7У призначений для вимірювання витрати безнапірних стічних вод промислових підприємств та ЖКГ. Витратомір забезпечує прямий вимірювання об'ємної витрати та кількості рідини в самопливних трубопроводах та колекторах, у тому числі за наявності підпору. При використанні спеціальних технічних рішень можливий вимір від 0 до 100% заповнення. Накладні датчики не контактують із рідиною. Це дозволяє застосовувати їх як універсальне рішення широкого спектра завдань.

Витратоміри використовують ефект зміни частоти звуку, що відбивається від частинок, що рухаються. Датчик витратоміра випромінює сигнал, спрямований у потік рідини. Цей сигнал відображається присутніми в рідині жорсткими частинками або газовими бульбашками. Частота відбитого сигналу відрізняється від вихідної через рух рідини (ефект Доплера). Контролер витратоміра вимірює зміщення частоти та визначає значення швидкості рідини.

Вимірювання проводяться за двома параметрами: по середній швидкості перебігу рідини і площі поперечного перерізу потоку, що змінюється. Робота на самопливних трубопроводах та колекторах забезпечується за рахунок безперервного вимірювання величини рівня заповнення та середньої швидкості потоку рідини.

Витратомір-лічильник виробляє перетворення доплерівської різниці частот, що виникає при відображенні ультразвуку від неоднорідностей потоку, що рухаються, в імпульсний сигнал пропорційної частоти. Проводиться його обробка та обчислення об'ємної витрати та обсягу рідини, що протікає.

Застосований у витратомірі-лічильнику доплерівський метод вимірювання дозволяє виключити чутливість витратоміру-лічильника до гідравлічних підпорів рідини, оскільки вимірюється швидкість потоку рідини та її площа. Допускає скупчення над стічною рідиною метану та піни, оскільки рівень рідини визначається пневмометричним методом.

Вимірювання рівня заповнення забезпечується датчиком (вимірювальною трубкою) і допоміжним блоком вимірювання (БВД). При виникненні в безнапірному трубопроводі надлишкового тиску витратомір індикує позаштатну ситуацію та вимірює витрату рідини як напірного трубопроводу. Показання витратоміра-лічильника практично не залежать від швидкості звуку в контрольованому середовищі, від її складу та температури.

Комплектація приладу:

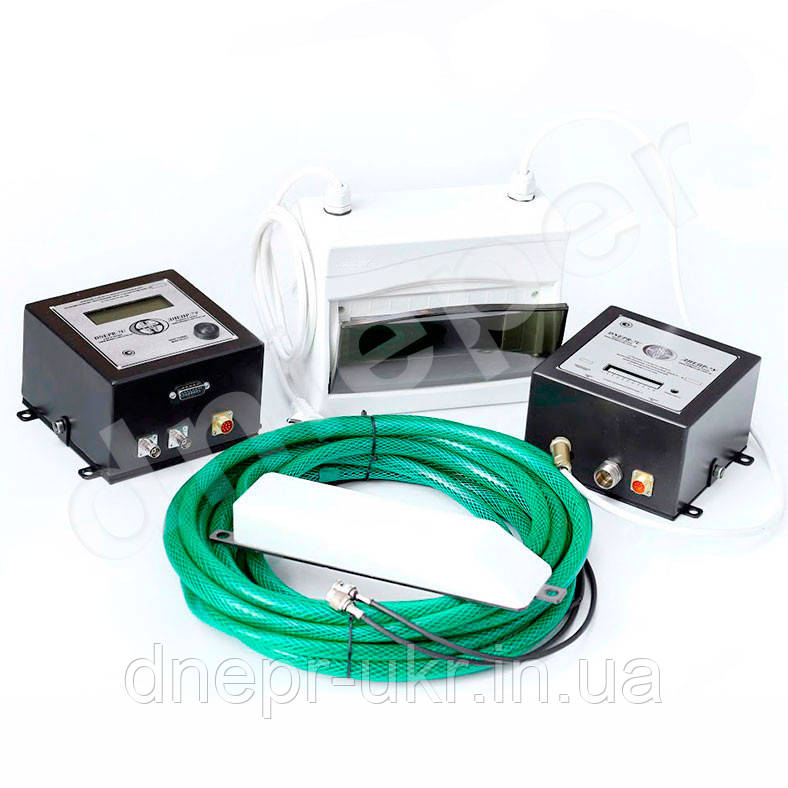

• Процесорний блок;
• Блок виміру допоміжний (БВД);
• Блок візуалізації;
• Комплект датчиків;

Технічні характеристики:

Діаметр трубопроводу: 30-1600 мм;

Матеріал труб: сталь, нержавіюча сталь, мідь, ПВХ, алюміній, FRP і т.д.

Похибка виміру витрати: до 2%;

Відстань від датчика до приладу: 10 м (на запит до 200 м);

Типи каналів: частково-заповнені трубопроводи, заповнені трубопроводи,

господарсько-побутова каналізація, зливова каналізація;

Клас захисту датчиків: IP68;

Вихідні сигнали: на запит будь-який дротовий і бездротовий інтерфейс передачі даних;

Архів: запис на ПК результатів вимірювань за добу/місяць/рік з можливістю генерації звітів для контролюючих органів:

• накопичувальна витрата;

• відключення живлення;

• миттєва витрата;

Діапазон температур:

• датчики: -20 ° - +60 ° (за запитом -20 ° - +160 °);

• контролер: -20 ° - +60 °;

Живлення приладу:

• змінне: 220 В

• постійне: 12 В

Компанія «ДНІПРО-УКРАЇНА» займається розробкою, виробництвом ультразвукових безконтактних витратомірів у стаціонарному та портативному виконанні під маркою TM "Dnieper". Компанія є лідером поставок приладів для безконтактного вимірювання витрати будь-яких рідин (у тому числі стічних вод у напірних та самопливних колекторах), теплоносія та теплової енергії, пари (насиченого та перегрітого), газу (промислового), повітря, мазуту, палива, олії.

Ультразвукові витратоміри-лічильники «ДНІПРО-7У» є приладами загальнопромислового призначення з накладним та врізним варіантами монтажу датчиків та можуть бути застосовані на об'єктах ЖКГ, ТЕЦ та АЕС, у хімічній, нафтовидобувній, металургійній, харчовій, целюлозній промисловості.

Гнучкий модельний ряд дозволяє підібрати витратомір для будь-яких завдань.
